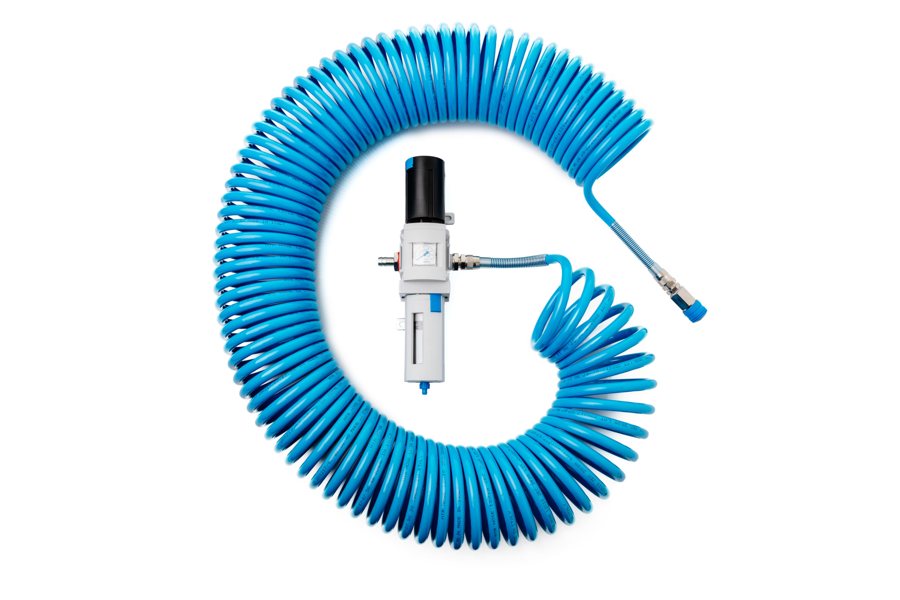

Unitate de preparare a aerului

Descriere

Soluție gata de utilizare care permite sculei pneumatice să își păstreze viteza maximă de lucru, o protejează de presiunea excesivă și îi prelungește durata de viață. Furtunul spiralat asigură operatorului libertate deplină de mișcare în zona de lucru.

Comanda sculei pneumatice se realizează prin distribuitoarele și supapele pneumatice încorporate, ale căror componente sunt executate cu precizie ridicată. Pentru o funcționare fiabilă, acestea trebuie protejate de impuritățile și de umiditatea excesivă care pot fi prezente în rețeaua de aer comprimat a întreprinderii. De asemenea, pentru menținerea unei viteze mari de lucru este important să se păstreze secțiunea de trecere a tuburilor și furtunurilor prin care scula se racordează la rețeaua de aer comprimat.

Date tehnice

Montaj

La montarea unității, paharul filtrului trebuie să se afle în poziție verticală, abaterea admisă fiind de 5 grade. Amplasați echipamentul astfel încât să rămână întotdeauna spațiu pentru întreținere, iar manometrul să fie în câmpul vizual. Unitatea poate fi fixată direct pe conductă, prin orificiile de prindere sau cu ajutorul unei console.

Filtru cu separator de umiditate

Filtrul cu separator de umiditate curăță aerul comprimat de particulele solide, picăturile de apă și condensul prezente în rețeaua pneumatică. Corpul filtrului este realizat din aluminiu și plastic rezistent, iar în interior se află un element filtrant înlocuibil. Impuritățile sunt reținute în filtru datorită forței centrifuge și inerției, iar picăturile de apă, antrenate în spirală de fluxul de aer, sunt evacuate în pahar. Condensul acumulat se elimină prin purjorul acționat manual.

Supapă de reducere (regulator de presiune)

Supapa de reducere cu regulator încorporat permite reglarea presiunii necesare a aerului comprimat și menținerea acesteia la nivelul stabilit. Stabilizarea presiunii se realizează prin reacția supapei la consumul de aer și la presiunea de intrare.
