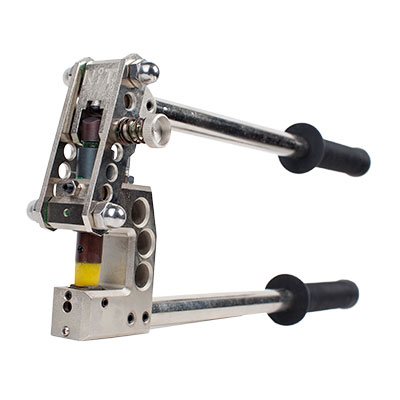

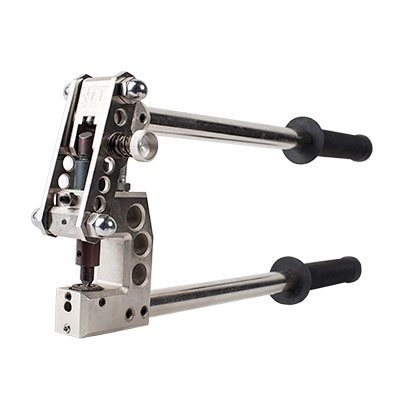

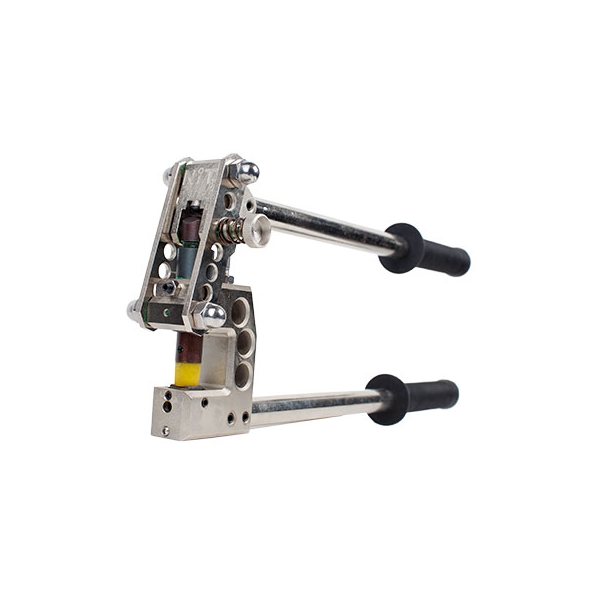

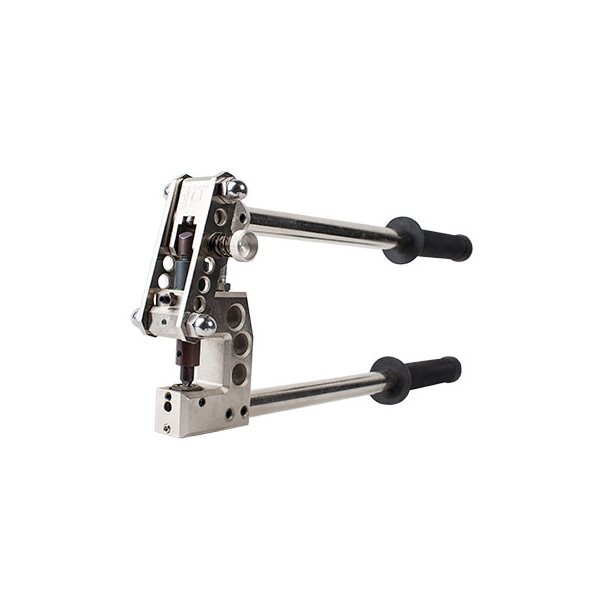

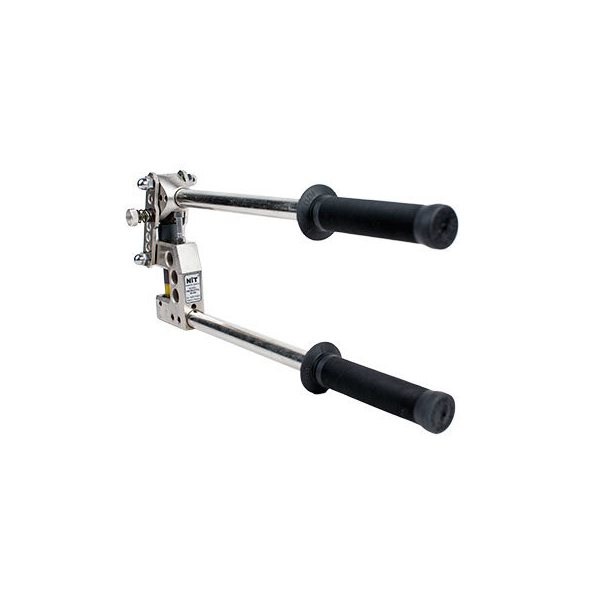

Sculă manuală de clinching

Descriere

Avantajele sculei

• realizează o îmbinare completă, cu închidere geometrică;
• apăsare ușoară pe mânere datorită amplificatorului puternic cu mecanism bielă-manivelă;
• nu necesită surse de alimentare — se poate lucra direct pe obiectiv;
• durată lungă de viață datorită construcției simple și fiabile și utilizării oțelurilor de scule tratate termic;
• posibilitatea de a regla momentul, nivelul de pătrundere și gradul de refulare prin ajustarea matriței pe trei axe;
• poansonul și matrița sunt executate din oțel aliat călit, de mare rezistență;
• schimbare rapidă și simplă a poansonului și a matriței;
• poziționare ușoară fără înclinarea sculei — este suficient să se ridice mânerul de lucru la 90 de grade, iar înălțimea admisă a șinei este de 30 mm;
• lucru sigur în întreprinderile și pe obiectivele cu risc de incendiu — fără scântei și fum, soluție ecologică;
• rezistență la mediu umed datorită acoperirii galvanice cu nichel.

Descriere și posibilități de utilizare

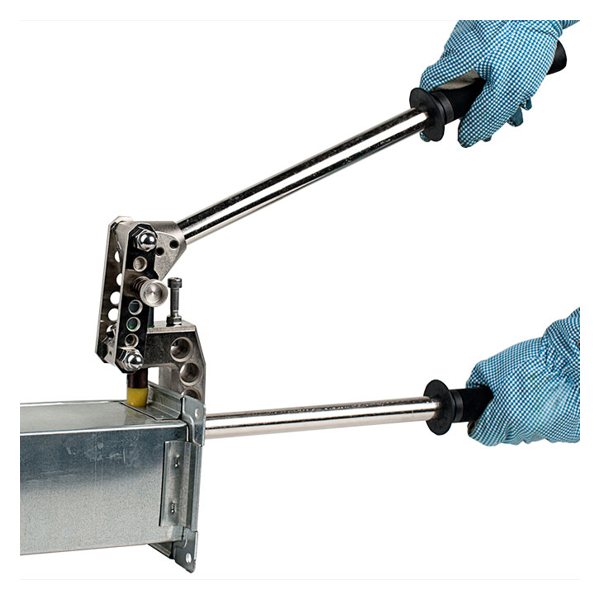

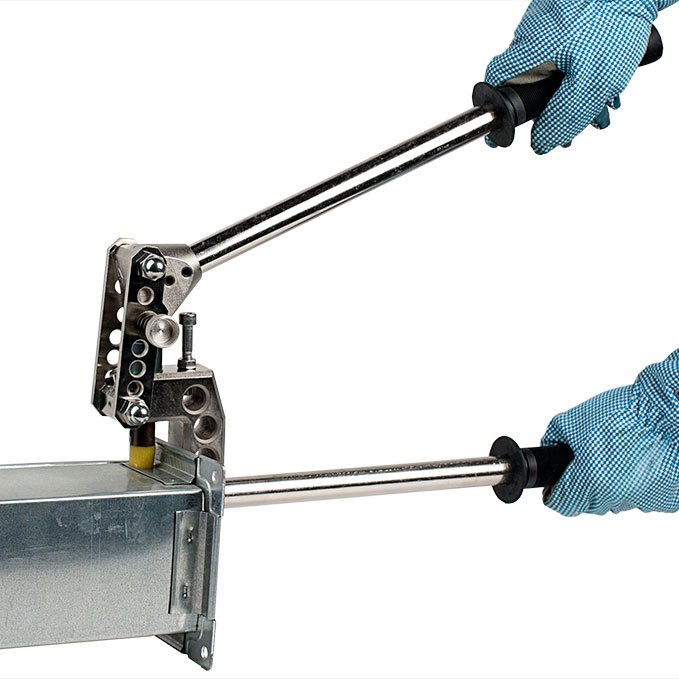

Scula manuală de clinching este destinată fixării flanșei (șina de flanșă) pe canalul de ventilație, prin realizarea unei îmbinări prin clinching complete, formate prin comprimarea și deformarea plastică a materialului. Scula dispune de un amplificator cu mecanism bielă-manivelă, acționat prin mânere. Astfel devine mobilă, universală și comodă, putând fi utilizată în întreprinderi mici și mari, direct pe obiectiv, precum și în spații cu praf mult și cu risc de incendiu. Reglajele în mai multe trepte permit setarea precisă a nivelului, a adâncimii și a formei punctului de îmbinare.

Datorită fiabilității, întreținerii simple și vitezei de formare a îmbinării, scula manuală de clinching s-a impus în întreprinderile mici și mijlocii specializate în producția de sisteme de ventilație și de alte echipamente. Se pretează excelent la fabricarea tubulaturii de ventilație cu secțiune dreptunghiulară, a atenuatoarelor de zgomot, a ventilatoarelor de tubulatură și a filtrelor de buzunar, la montarea sistemelor de jgheaburi și burlane, la îmbinarea materialelor în foaie și a șinelor de flanșă și altele asemenea.

Date tehnice

La livrare, pe sculă se montează un set de scule de formare ales de client, în funcție de grosimea totală a tablelor. Schimbarea sculelor de formare se face rapid și simplu și nu necesită dispozitive speciale sau deprinderi deosebite.

Avantajele îmbinării prin clinching

• rezistență mecanică ridicată a îmbinării;
• punctul de îmbinare se formează instantaneu;
• fără limitări privind numărul de straturi de material îmbinat;
• posibilitatea de a îmbina piese din oțeluri și aliaje diferite;
• fără elemente de fixare suplimentare;
• materialul nu se încălzește, astfel încât rezistența la coroziune rămâne intactă;
• punctul de secțiune dreptunghiulară este ideal pentru oțelurile cu duritate ridicată și pentru oțelurile inoxidabile;
• calitate excelentă a produselor finite.

Alegerea matriței

La comandă se poate alege matrița în funcție de grosimea totală a tablelor care se îmbină:
