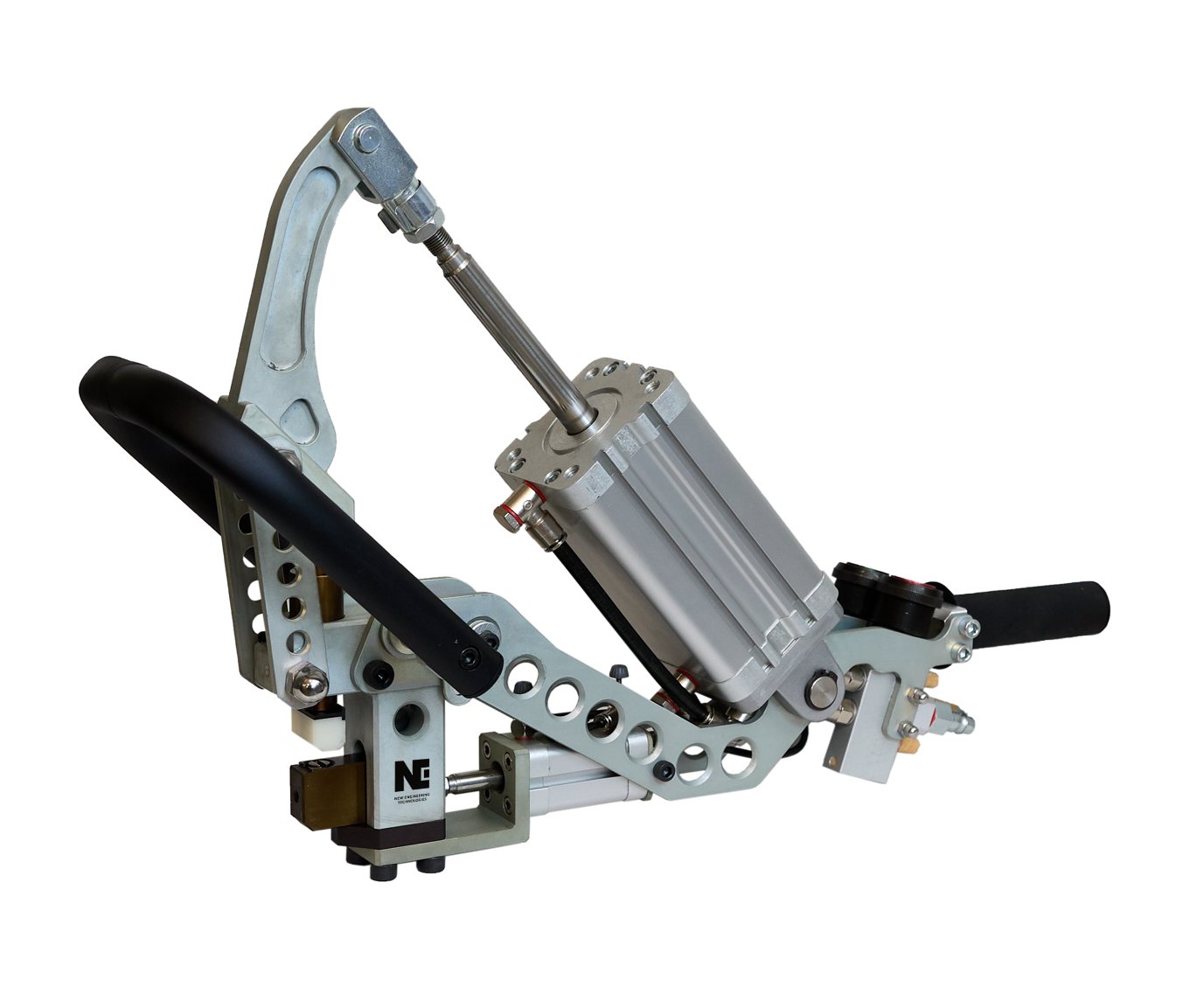

Sculă pneumatică de clinching cu reglaj de precizie

Descriere

Avantajele sculei

• funcționare silențioasă;
• durată lungă de viață datorită construcției simple și utilizării oțelurilor de scule tratate termic;
• poansonul și matrița sunt executate din oțel aliat de mare rezistență;
• consola mobilă a matriței permite poziționarea ușoară a sculei în locul dorit de pe șina de flanșă; acționarea consolei este pneumatică și se comandă prin apăsarea unui buton;
• schimbare rapidă și simplă a poansonului și a matriței;
• lucru sigur în întreprinderile cu risc de incendiu — fără scântei și fum, soluție ecologică;
• consum de aer comprimat numai în momentul realizării îmbinării, spre deosebire de sculele electrice.

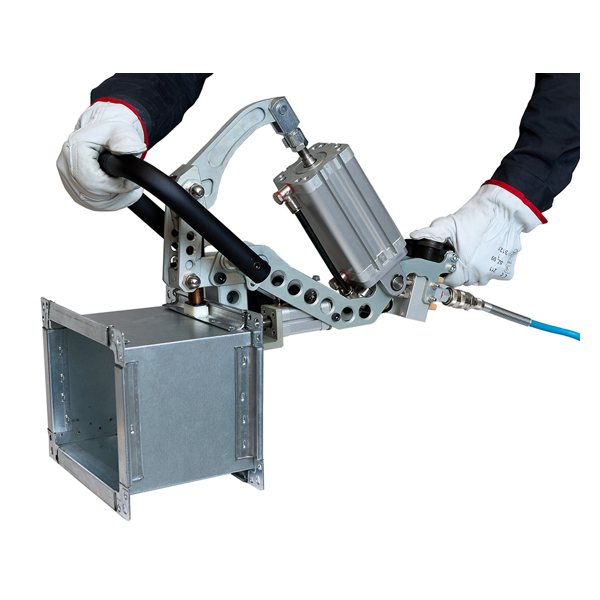

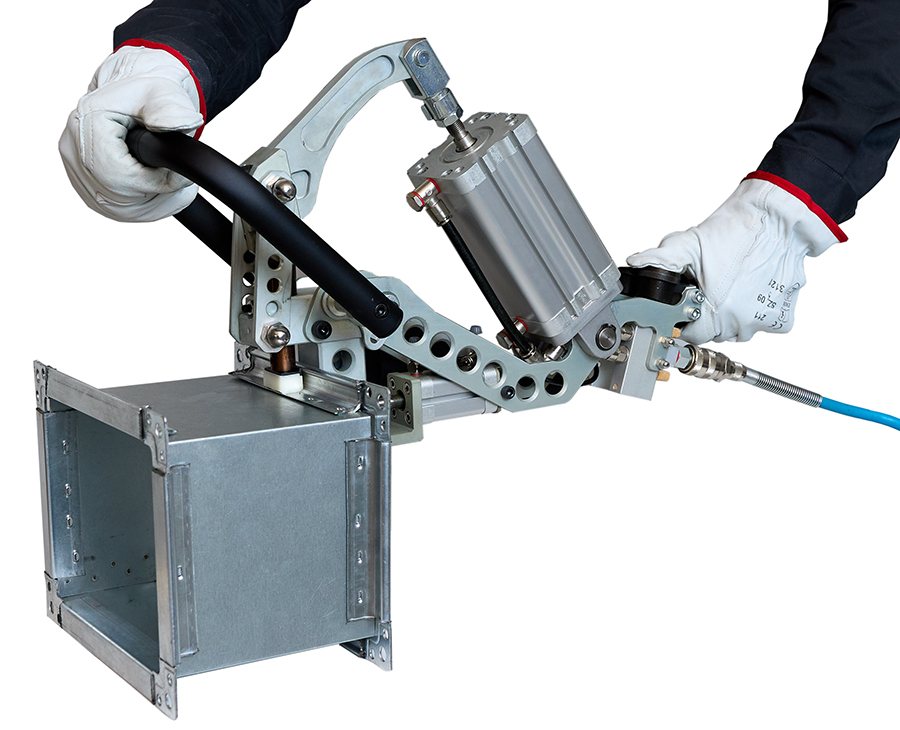

Scula de clinching este destinată fixării sigure a flanșei (șina de flanșă) pe canalul de ventilație, prin realizarea unei îmbinări prin clinching formate prin comprimarea și deformarea plastică a materialului. Scula dispune de un amplificator cu excentric acționat pneumatic, ceea ce o face universală și comodă: poate fi utilizată în întreprinderi mici și mari, direct pe obiectiv, precum și în spații cu praf mult și cu risc de incendiu. Cuplajul rapid de înaltă presiune permite conectarea imediată la rețeaua de aer comprimat. Reglajele în mai multe trepte permit setarea precisă a nivelului și a adâncimii îmbinării. Consola mobilă a matriței, cu acționare pneumatică comandată prin buton, ușurează poziționarea sculei pe șina de flanșă.

Termenul de amortizare este foarte scurt datorită costurilor minime de exploatare și de întreținere tehnică, precum și absenței elementelor de fixare suplimentare.

Ce este îmbinarea prin clinching?

Îmbinarea prin clinching (tehnologia clinch) este o îmbinare nedemontabilă și rezistentă a tablelor sau profilelor metalice, realizată sub presiune prin ambutisare la rece. Închiderea geometrică se formează într-un singur ciclu de lucru al poansonului, fără nituri, șuruburi sau sudură. Îmbinarea poate fi în două sau în mai multe straturi, iar piesele din oțel inoxidabil și oțel obișnuit, din aluminiu și din alte metale neferoase pot fi îmbinate între ele. Un avantaj important este că vopseaua și stratul de protecție al pieselor nu se deteriorează.

Avantajele îmbinării prin clinching

• rezistență mecanică ridicată a îmbinării;
• punctul de îmbinare se formează instantaneu;
• fără limitări privind numărul de straturi de material îmbinat;
• posibilitatea de a îmbina piese din oțeluri și aliaje diferite;
• fără elemente de fixare suplimentare;
• materialul nu se încălzește, astfel încât rezistența la coroziune rămâne intactă;
• punctul de secțiune dreptunghiulară este ideal pentru oțelurile cu duritate ridicată și pentru oțelurile inoxidabile;
• calitate excelentă a produselor finite.

Date tehnice

La comandă se poate alege orice matriță, în funcție de grosimea totală a tablelor care se îmbină. Schimbarea poansonului sau a matriței se face simplu și rapid, fără scule speciale și fără experiență deosebită a operatorului.

Pentru viteză mare și funcționarea fiabilă a componentelor pneumatice, scula trebuie alimentată printr-o unitate de preparare a aerului cu un debit la ieșire de cel puțin 450 litri normali pe minut (ținând cont de tubulatura pneumatică).

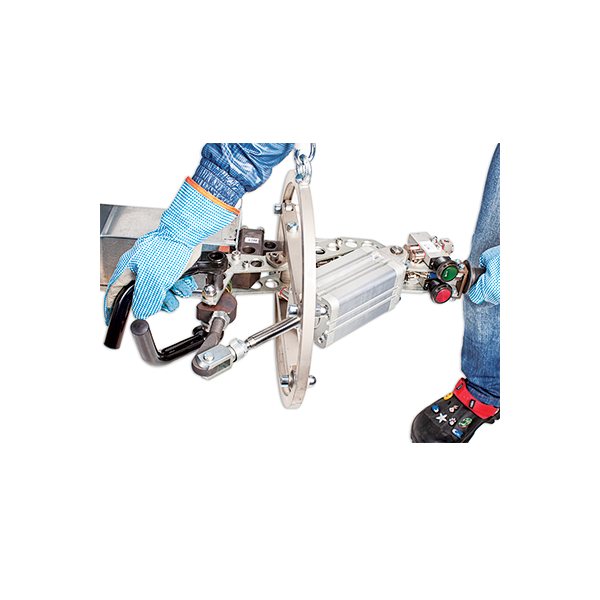

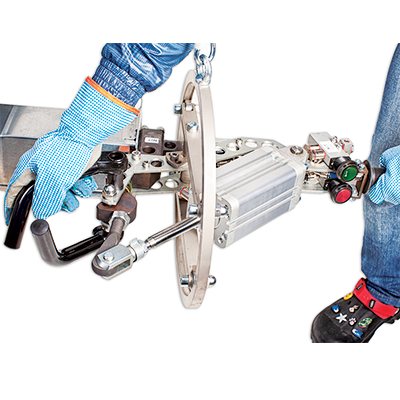

Unitatea de preparare a aerului, balansierul cu arc, inelul pivotant și celelalte module auxiliare sunt disponibile ca accesorii opționale.

Domenii de utilizare

Datorită fiabilității și vitezei de formare a îmbinării prin clinching, scula pneumatică manuală s-a impus în întreprinderile mici și mari specializate în producția de sisteme de ventilație și de alte echipamente. Se pretează excelent la fabricarea tubulaturii de ventilație cu secțiune dreptunghiulară, a atenuatoarelor de zgomot, a ventilatoarelor de tubulatură, a filtrelor de buzunar și a altor componente.

Alegerea matriței

La comandă se poate alege matrița în funcție de grosimea totală a tablelor care se îmbină:
