Sculă pneumohidraulică de clinching cu amplificator

Descriere

Avantajele sculei

• gabarit minim și manevrabilitate ridicată;
• viteză mare: punctul de îmbinare se formează în 0,6–1,2 s;
• îmbinarea păstrează integritatea stratului de protecție;
• acționarea pneumohidraulică garantează o fiabilitate ridicată;
• sunt disponibile atât forma rotundă, cât și cea dreptunghiulară a punctului de îmbinare;
• fără fum și fără scântei;
• construcție simplă, care înseamnă întreținere ușoară și costuri reduse de exploatare și de consumabile.

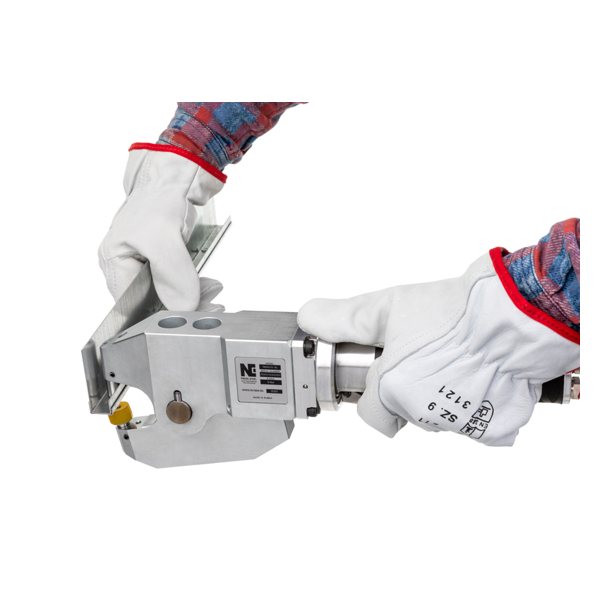

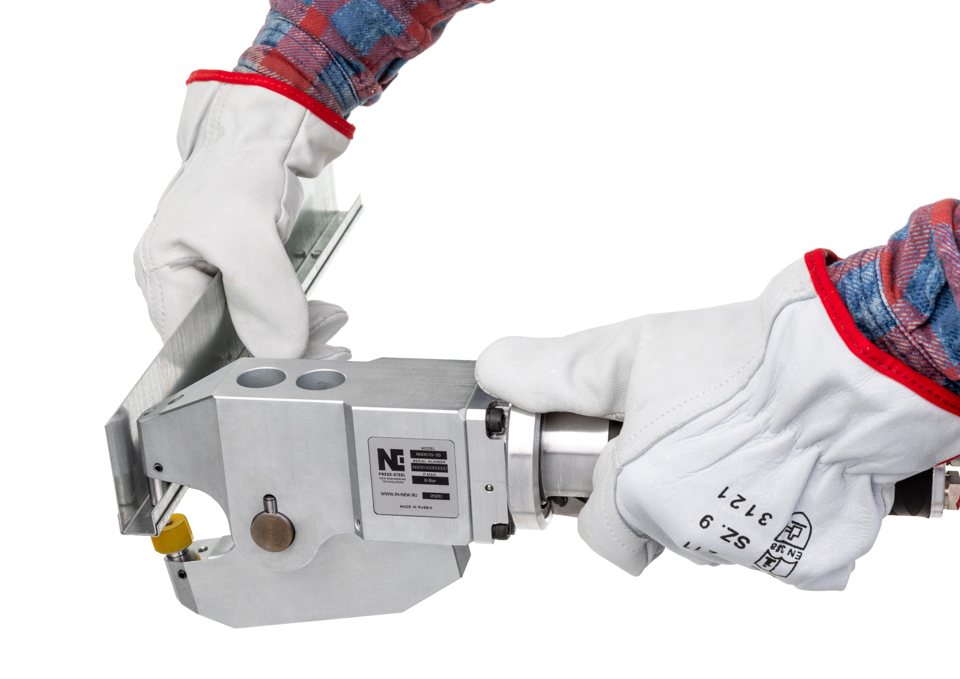

Scula compactă de clinching a fost creată pentru îmbinarea tablelor metalice și reprezintă o alternativă la sudura în puncte, în special atunci când este important să se păstreze integritatea stratului de acoperire. Gabaritul minim, combinat cu scule de formare compacte, permite lucrul în zone greu accesibile, iar îmbinarea răsfrângerilor (îndoiturilor) este posibilă începând de la 10 mm. Prinderea în cadrul în formă de C permite lucrul comod în locuri înguste și pe piese de dimensiuni reduse. Îmbinarea nedemontabilă, de mare rezistență, se repetă ușor și rapid datorită sculei de formare compacte (poanson/matriță) și forței de lucru ridicate, de 35 kN.

Scula poate fi reconfigurată pentru grosimi diferite ale tablelor care se îmbină, cu ajutorul piuliței de reglare încorporate, într-un timp de cel mult 5 minute. Partea activă a sculei poate deveni și o componentă a producției automatizate: este posibilă montarea pe complexe robotizate, pe acționări liniare și altele asemenea. În configurația standard este inclus inelul pivotant, care asigură rotirea sculei cu 360 de grade, oferind operatorului posibilitatea de a lucra în planuri diferite.

Termenul de amortizare este foarte scurt datorită costurilor minime de exploatare și de întreținere tehnică, precum și absenței elementelor de fixare suplimentare.

Ce este îmbinarea prin clinching?

Îmbinarea prin clinching (tehnologia clinch) este o îmbinare nedemontabilă și rezistentă a tablelor sau profilelor metalice, realizată sub presiune prin ambutisare la rece. Închiderea geometrică se formează într-un singur ciclu de lucru al poansonului, fără nituri, șuruburi sau sudură. Îmbinarea poate fi în două sau în mai multe straturi, iar piesele din oțel inoxidabil și oțel obișnuit, din aluminiu și din alte metale neferoase pot fi îmbinate între ele. Un avantaj important este că vopseaua și stratul de protecție al pieselor nu se deteriorează.

Avantajele îmbinării prin clinching

• rezistență mecanică ridicată a îmbinării;
• punctul de îmbinare se formează în 0,6–1,2 s;
• fără limitări privind numărul de straturi de material îmbinat;
• posibilitatea de a îmbina piese din oțeluri și aliaje diferite;
• fără elemente de fixare suplimentare;
• îmbinare rezistentă la coroziune, deoarece materialul nu se încălzește;
• punctul de secțiune dreptunghiulară este ideal pentru oțelurile cu duritate ridicată și pentru oțelurile inoxidabile;
• calitate excelentă a produselor finite.

Date tehnice

La comandă se pot alege scula de formare — matrița și poansonul — în funcție de forma dorită a punctului de îmbinare și de grosimea tablelor care se îmbină.

Domenii de utilizare

Datorită fiabilității, ergonomiei și vitezei instantanee de formare a îmbinării prin clinching, scula manuală s-a impus în întreprinderile mici și mari specializate în producția de sisteme de ventilație (clapete antifoc, clapete de reglaj și alte produse), precum și în fabricarea indicatoarelor rutiere, a electrocasnicelor, a dulapurilor metalice și electrice, a echipamentelor frigorifice, în construcția de mașini și în alte ramuri industriale.
