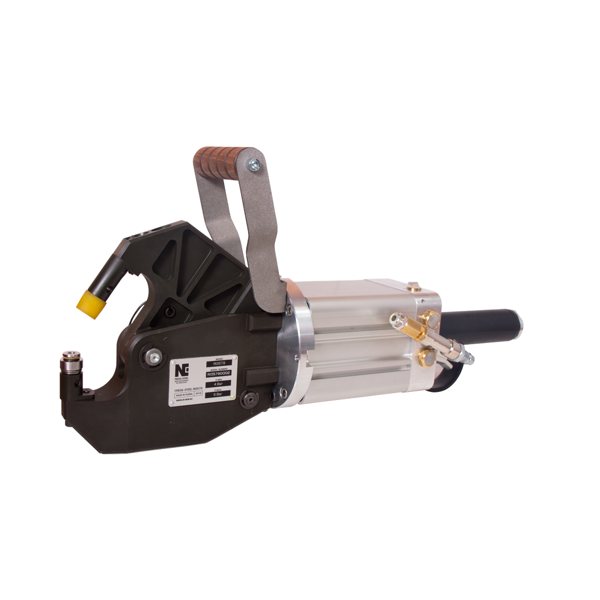

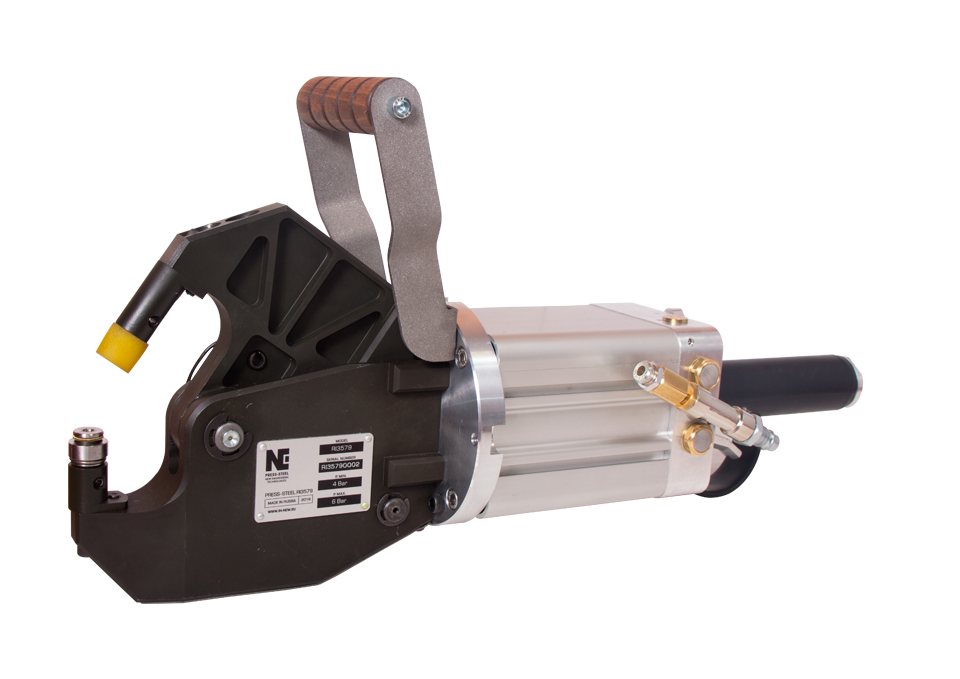

Sculă pneumatică de clinching

Descriere

Avantajele sculei

• productivitate ridicată — de la 0,5 s pentru o îmbinare;
• durată lungă de viață datorită construcției simple și utilizării oțelurilor de scule;

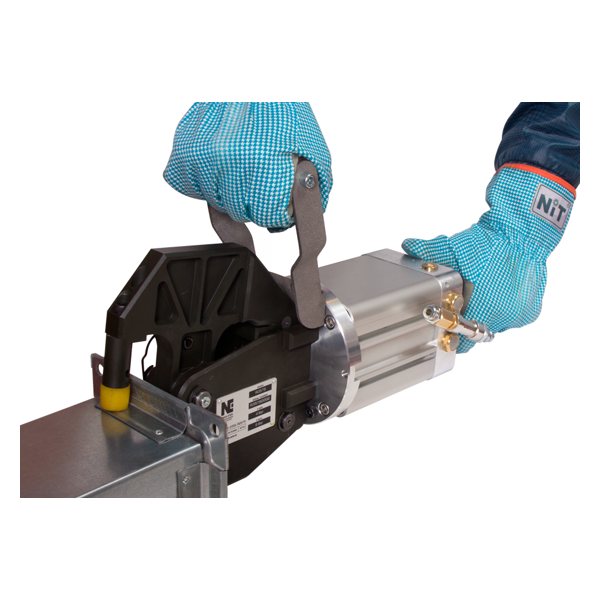

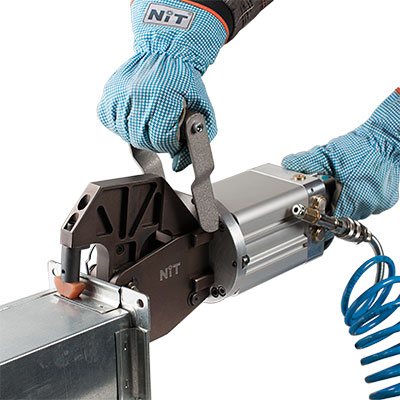

• cadrul în formă de C, rabatabil, permite poziționarea ușoară a sculei în locul dorit de pe șina de flanșă; acționarea cadrului este pneumatică și se comandă printr-un buton;
• șurubul de reglare încorporat permite ajustarea rapidă a cursei de lucru, astfel încât cu aceeași sculă se pot îmbina combinații diferite de materiale;
• poansonul și matrița sunt executate din oțel aliat de mare rezistență;
• schimbare rapidă și simplă a poansonului și a matriței;
• funcționare silențioasă, fără scântei și fum;
• consum de aer comprimat numai în momentul realizării îmbinării, spre deosebire de sculele electrice;
• potrivită pentru ridicarea construcțiilor ușoare și a caselor prefabricate din profile de oțel.

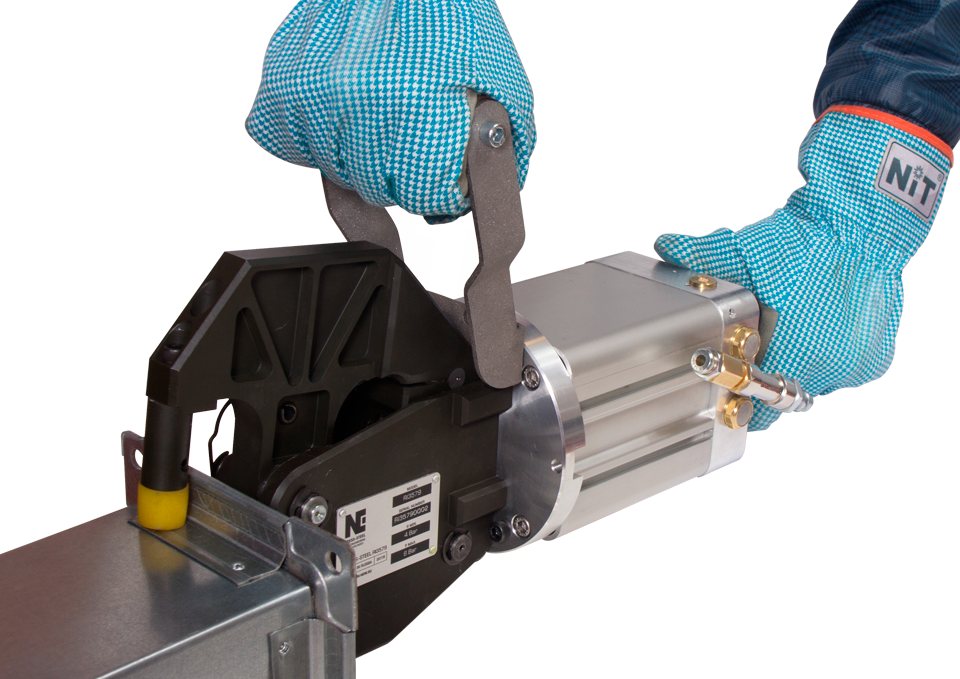

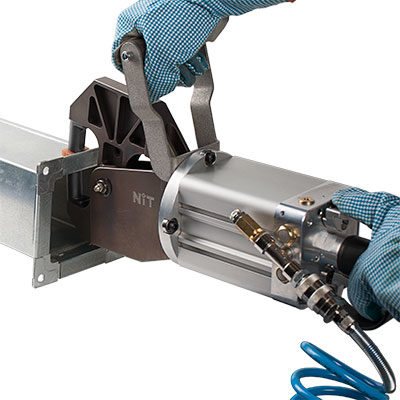

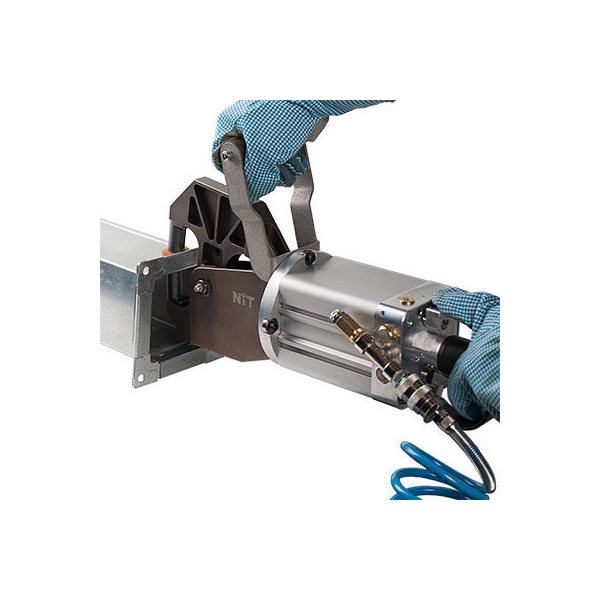

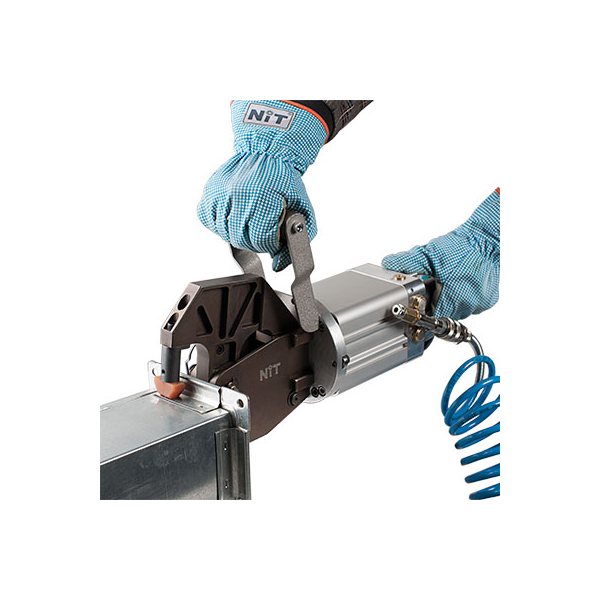

Scula pneumatică de clinching realizează o îmbinare prin clinching durabilă, formată prin comprimarea și deformarea plastică a materialului, fără elemente de fixare suplimentare (nituri). Amplificatorul pneumomecanic încorporat dezvoltă o forță de lucru de 38 kN la 6 bar, astfel încât punctul de îmbinare se formează instantaneu. Scula se dovedește eficientă în întreprinderi mici și mari, direct pe obiectiv, precum și în spații cu risc de incendiu. Cuplajul rapid de înaltă presiune permite conectarea imediată la rețeaua de aer comprimat. Gama largă de reglaje permite setarea rapidă a cursei de lucru și îmbinarea unor variante diferite de materiale cu una și aceeași sculă. Cadrul în formă de C, deschis pneumatic prin buton, ușurează poziționarea sculei pe șina de flanșă cu înălțimea de până la 40 mm.

Termenul de amortizare este foarte scurt datorită costurilor minime de exploatare și de întreținere tehnică, precum și absenței elementelor de fixare suplimentare.

Ce este îmbinarea prin clinching?

Îmbinarea prin clinching (tehnologia clinch) este o îmbinare nedemontabilă și rezistentă a tablelor sau profilelor metalice, realizată sub presiune prin ambutisare la rece. Închiderea geometrică se formează într-un singur ciclu de lucru al poansonului, fără nituri, șuruburi sau sudură. Îmbinarea poate fi în două sau în mai multe straturi, iar piesele din oțel inoxidabil și oțel obișnuit, din aluminiu și din alte metale neferoase pot fi îmbinate între ele. Un avantaj important este că vopseaua și stratul de protecție al pieselor nu se deteriorează.

Avantajele îmbinării prin clinching

• rezistență mecanică ridicată a îmbinării;
• punctul de îmbinare se formează instantaneu;
• fără limitări privind numărul de straturi de material îmbinat;
• posibilitatea de a îmbina piese din oțeluri și aliaje diferite;
• fără elemente de fixare suplimentare;
• materialul nu se încălzește, astfel încât rezistența la coroziune rămâne intactă;
• punctul de secțiune dreptunghiulară este ideal pentru oțelurile cu duritate ridicată și pentru oțelurile inoxidabile;
• calitate excelentă a produselor finite.

Date tehnice

La comandă se pot alege orice matriță și poanson, în funcție de grosimea totală a tablelor care se îmbină și de forma punctului de îmbinare, dreptunghiulară sau rotundă. Schimbarea poansonului sau a matriței se face simplu și rapid, fără scule speciale și fără deprinderi deosebite ale operatorului.

Pentru viteză mare și funcționarea fiabilă a componentelor pneumatice, scula trebuie alimentată printr-o unitate de preparare a aerului cu un debit la ieșire de cel puțin 1000 litri normali pe minut (ținând cont de tubulatura pneumatică). Unitatea de preparare a aerului se livrează împreună cu scula și include filtru cu regulator de presiune, ungător, manometru, furtun spiralat cu cuplaj rapid și racord pentru conectarea la magistrala de aer comprimat.

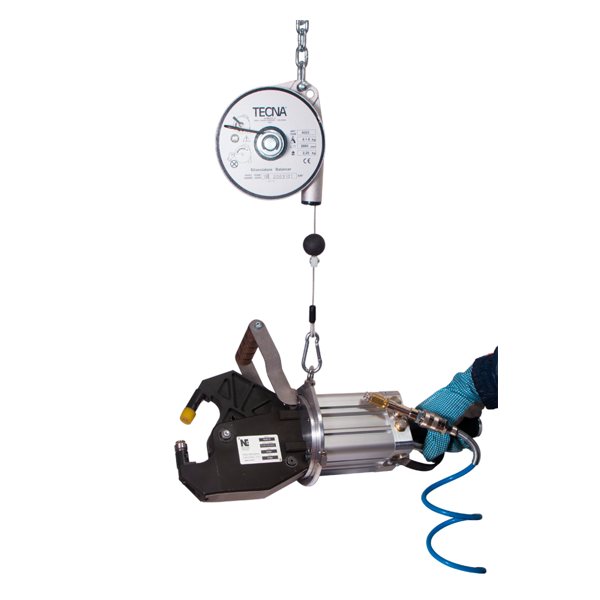

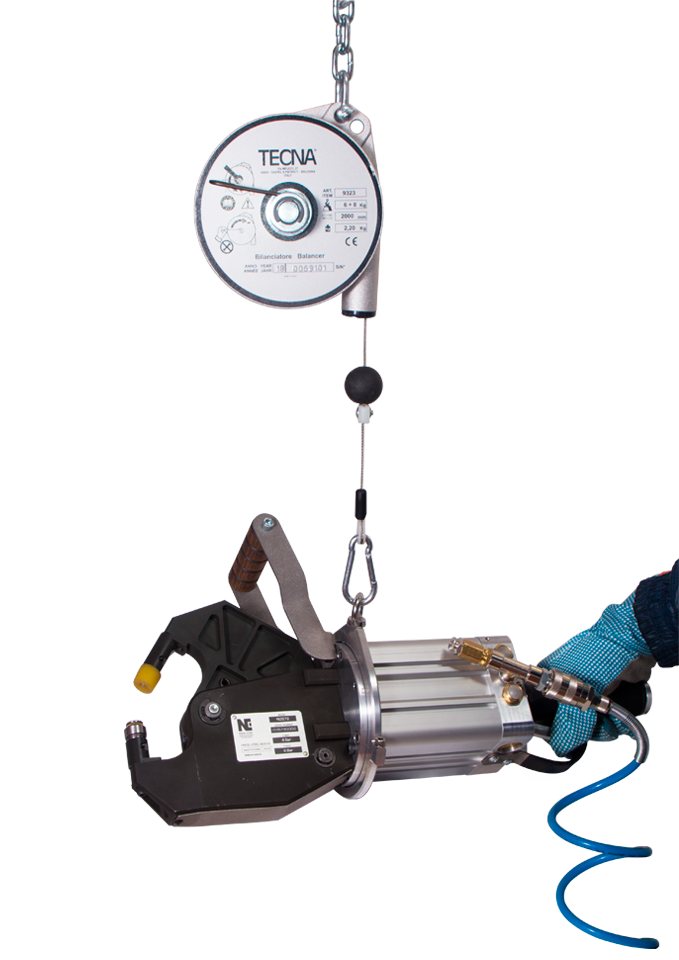

Balansierul cu arc, inelul pivotant, stativul și celelalte module auxiliare sunt disponibile ca accesorii opționale.

Domenii de utilizare

Datorită fiabilității, ergonomiei și vitezei instantanee de formare a îmbinării prin clinching, scula pneumatică manuală s-a impus în întreprinderile mici și mari specializate în producția de sisteme de ventilație și de alte echipamente. Este folosită la ridicarea construcțiilor ușoare și a caselor prefabricate din profile de oțel. Se pretează excelent la fabricarea tubulaturii de ventilație cu secțiune dreptunghiulară, a atenuatoarelor de zgomot, a ventilatoarelor de tubulatură, a filtrelor de buzunar și a altor componente.

Alegerea matriței

La comandă se poate alege matrița în funcție de grosimea totală a tablelor care se îmbină:
