Sculă pneumohidraulică de clinching de forță sporită

Descriere

Avantajele sculei

• productivitate ridicată — de la 0,8 s pentru o îmbinare;
• îmbinarea păstrează integritatea stratului de protecție;
• acționarea pneumohidraulică garantează o fiabilitate ridicată;
• sunt disponibile atât forma rotundă, cât și cea dreptunghiulară a punctului de îmbinare;
• fără fum și fără scântei, cu un aspect estetic al lucrării;
• butonul cursei de lucru se activează numai când distanța dintre sculele active (poanson și matriță) este de 8 mm, ceea ce asigură un nivel ridicat de siguranță;
• construcție simplă, care înseamnă întreținere ușoară și costuri reduse de exploatare și de consumabile.

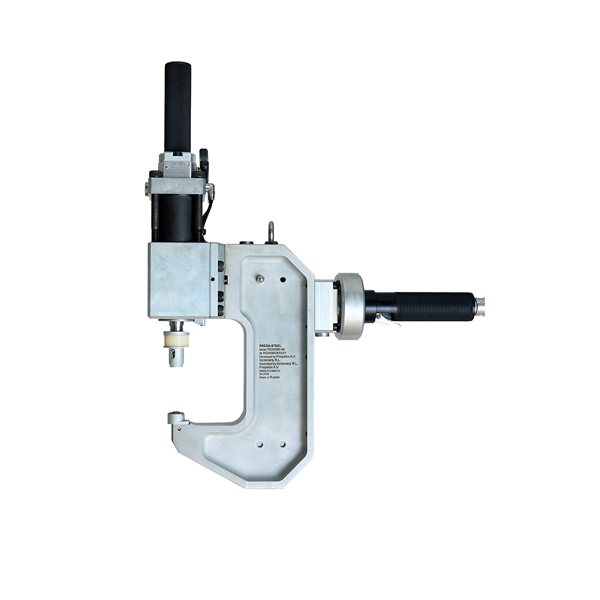

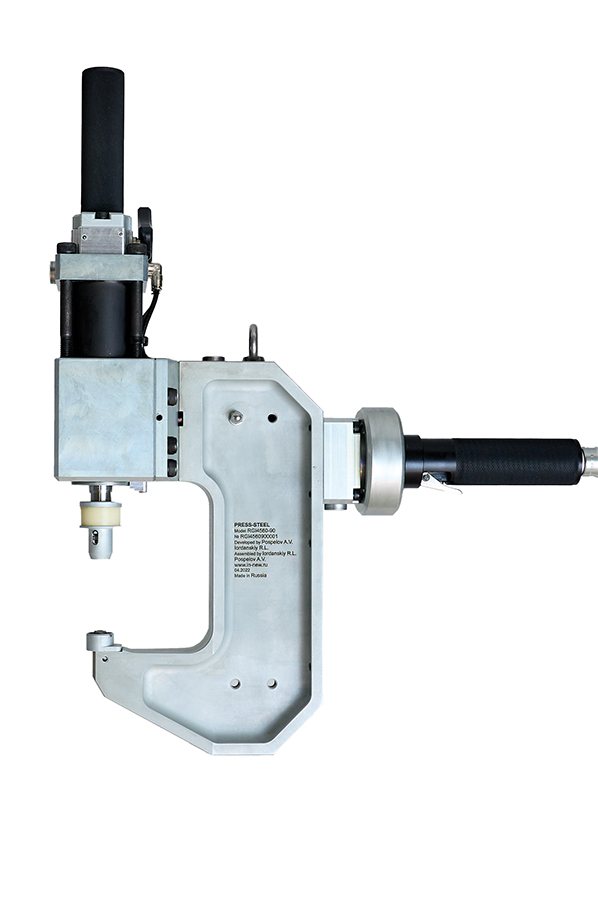

Scula manuală de clinching a fost creată pentru îmbinarea tablelor metalice și reprezintă o alternativă la sudura în puncte, în special atunci când este important să se păstreze integritatea stratului de acoperire. Cursa preliminară a tijei asigură o distanță de 60 mm între poanson și matriță, ceea ce permite utilizarea sculei pe piese cu răsfrângeri de până la 100 mm. Îmbinarea nedemontabilă, de mare rezistență, se repetă ușor și rapid datorită sculei de formare compacte (poanson/matriță) și forței de lucru ridicate, de 60 kN. Piulița de reglare încorporată permite setarea rapidă a cursei de lucru, astfel încât se pot îmbina variante diferite de materiale și se poate obține forma dorită a punctului de îmbinare.

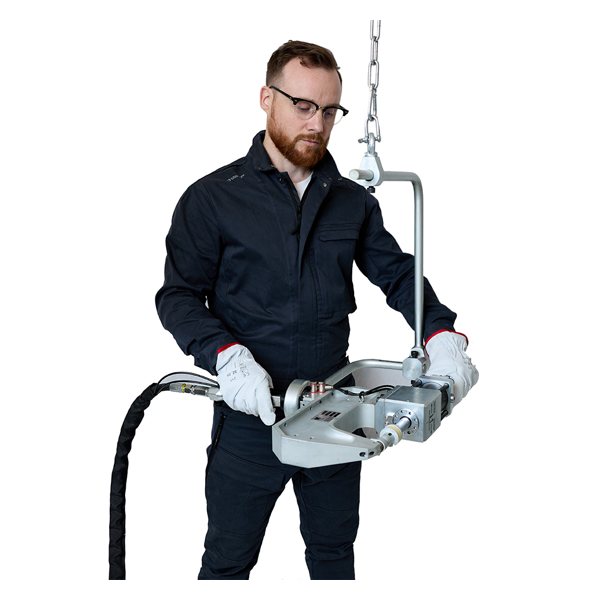

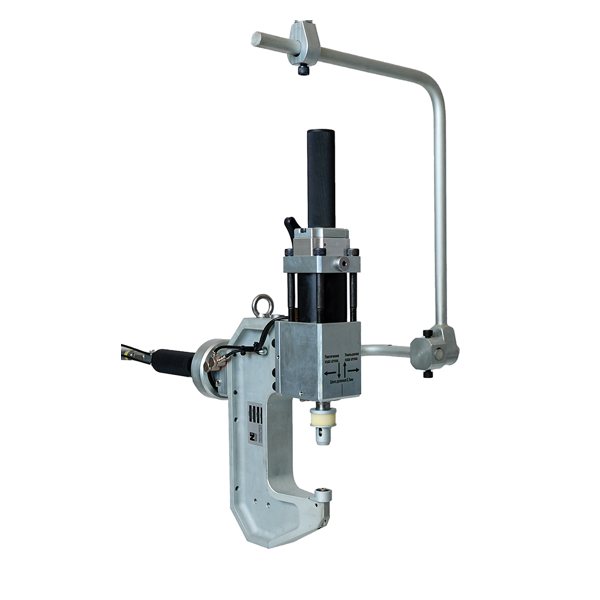

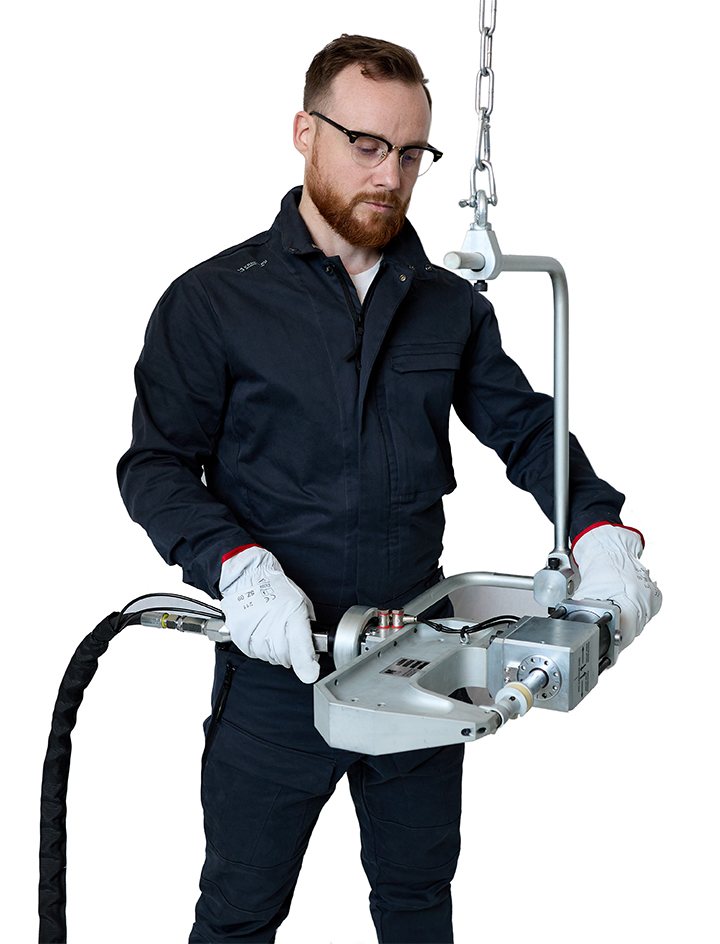

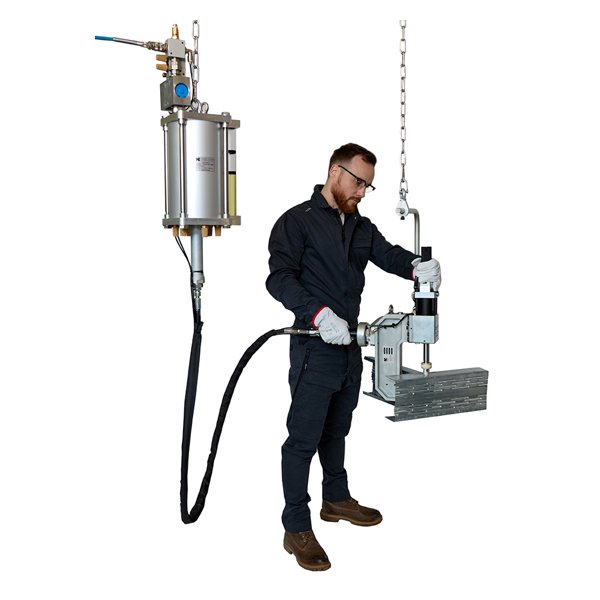

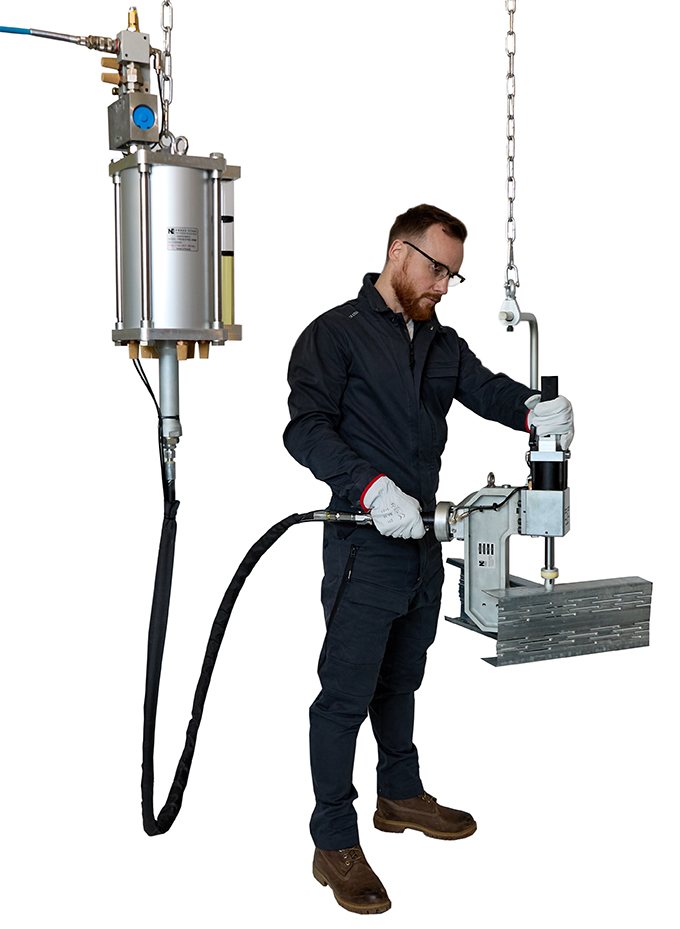

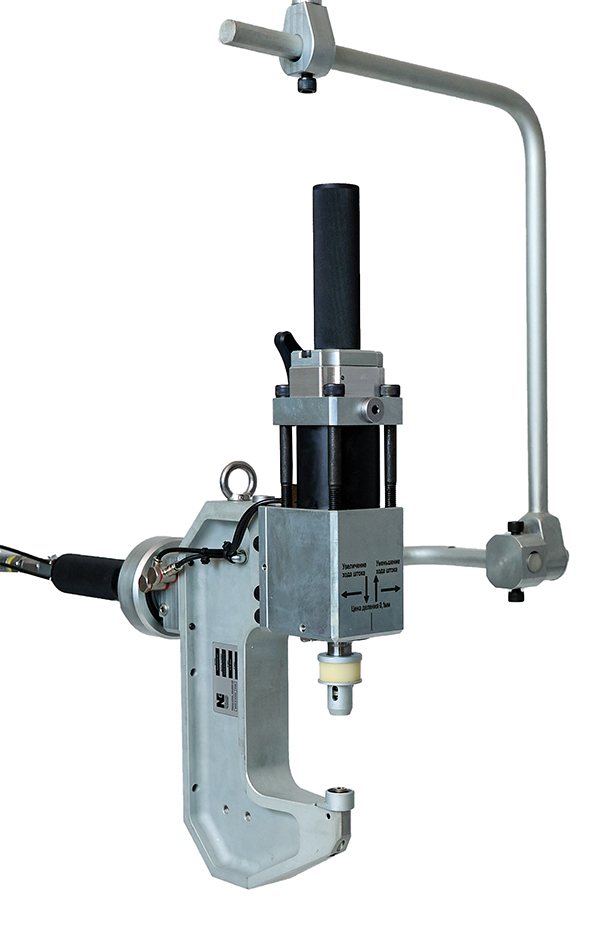

Scula poate deveni și o componentă a producției automatizate: este posibilă montarea pe complexe robotizate, pe acționări liniare și altele asemenea. Pentru manevrabilitate ridicată și lucru în toate planurile, scula poate fi folosită împreună cu o suspensie 3D și cu un balansier cu arc. La cerere, configurația cadrului poate fi executată la comandă.

Termenul de amortizare este foarte scurt datorită costurilor minime de exploatare și de întreținere tehnică, precum și absenței elementelor de fixare suplimentare.

Ce este îmbinarea prin clinching?

Îmbinarea prin clinching (tehnologia clinch) este o îmbinare nedemontabilă și rezistentă a tablelor sau profilelor metalice, realizată sub presiune prin ambutisare la rece. Închiderea geometrică se formează într-un singur ciclu de lucru al poansonului, fără nituri, șuruburi sau sudură. Îmbinarea poate fi în două sau în mai multe straturi, iar piesele din oțel inoxidabil și oțel obișnuit, din aluminiu și din alte metale neferoase pot fi îmbinate între ele. Un avantaj important este că vopseaua și stratul de protecție al pieselor nu se deteriorează.

Avantajele îmbinării prin clinching

• rezistență mecanică ridicată a îmbinării;
• punctul de îmbinare se formează în 0,6–1,2 s;
• fără limitări privind numărul de straturi de material îmbinat;
• posibilitatea de a îmbina piese din oțeluri și aliaje diferite;
• fără elemente de fixare suplimentare;
• îmbinare rezistentă la coroziune, deoarece materialul nu se încălzește;
• punctul de secțiune dreptunghiulară este ideal pentru oțelurile cu duritate ridicată și pentru oțelurile inoxidabile;
• calitate excelentă a produselor finite.

Date tehnice

La comandă se pot alege scula de formare — matrița și poansonul — în funcție de forma punctului de îmbinare (rotundă sau dreptunghiulară) și de grosimea tablelor care se îmbină.

Domenii de utilizare

Datorită fiabilității, ergonomiei și vitezei instantanee de formare a îmbinării prin clinching, scula manuală se pretează excelent la clădirile cu montaj rapid din structuri metalice ușoare cu pereți subțiri. S-a impus în întreprinderile specializate în producția de elemente mari de construcție (de exemplu, module sanitare prefabricate) și de sisteme de ventilație (clapete antifoc, clapete de reglaj și alte produse), precum și în fabricarea indicatoarelor rutiere, a electrocasnicelor, a dulapurilor metalice și electrice, a echipamentelor frigorifice, în construcția de mașini și în alte ramuri industriale.
